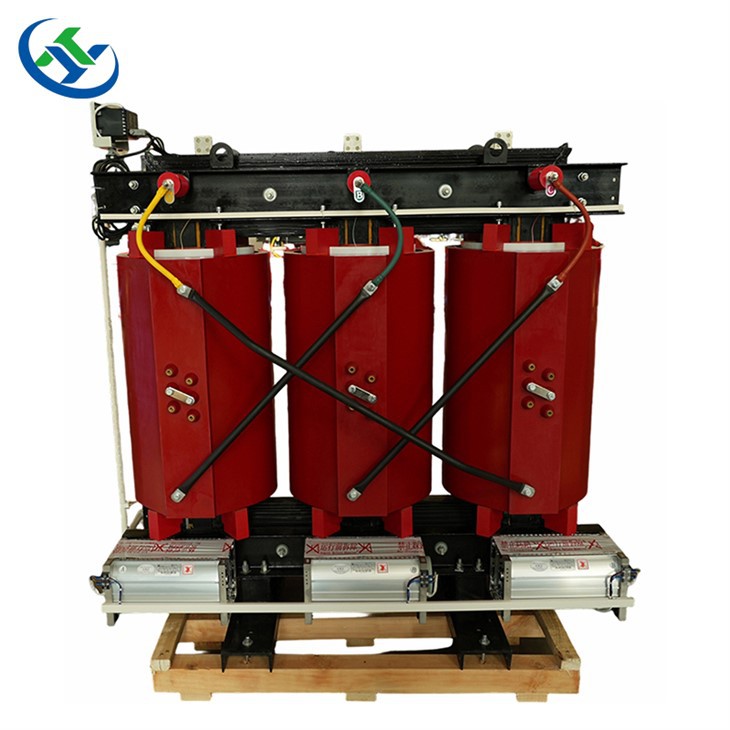

Hartsgjuttransformator för offshore

CSCD -hartsgjuttransformatorn för offshore är en speciell typ av torr - -typtransformator som används i marina miljöer. Den förlitar sig på luftkonvektion för kylning och använder inte isolerande olja. Det erbjuder fördelar som hög säkerhet, kompaktstorlek, låga underhållskostnader, utmärkt flamskydd och stark värmeavledning och fuktmotstånd. På grund av det begränsade utrymmet och extremt höga säkerhetskrav på fartyg är dess brand, explosion och fuktmotstånd särskilt enastående. Det kan motstå de hårda miljöerna för komplexa fartyg, såsom vibration, saltspray och mögel, och är en viktig komponent i fartygets kraftsystem.

Denna produkt använder en avancerad epoxihartsgjutningsprocess för att uppnå en helt förseglad, olja - gratis och underhåll - gratis "torr - typ" -struktur. Dess huvudkomponenter inkluderar:
1. Hög - spänningslindning (6 kV)
Denna lindning bildas med hjälp av epoxihartsvakuumgjutningsteknik. Lindningen är lindad med hög - Kvalitetssyret - fri koppartråd och gjutet i en hög - renhet, mycket isolerande epoxihartsblandning under ett högt vakuum, som botar för att bilda en styv, integrerad enhet. Denna struktur isolerar fullständigt den höga - spänningen som lindas från den yttre miljön, vilket ger inte bara hög isoleringsstyrka utan också effektiv motstånd mot fukt, saltspray och oljedimma, vilket uppnår verkligt underhåll - fri operation.

2. Låg - spänningslindning (0,4 kV)

Den använder en foliestruktur med epoxihartsänd - Tätning och härdning i den nedre änden. Den höga - strömlindningen på den låga - spänningen är lindad från ett enda ark aluminium eller kopparfolie. Denna folie - typ av lindning erbjuder hög utrymmeeffektivitet, stark kort - kretsmotstånd och utmärkt motstånd mot kort - kretsström.

Efter epoxihartsänd - tätning och härdning har lindningen extremt hög mekanisk styrka, vilket effektivt förhindrar vibrationer och lossning orsakade av värmeutvidgning och sammandragning under drift, vilket säkerställer lång - termisk driftstabilitet.

3. Kärnstruktur

Kärnan är konstruerad av hög - kvalitet, hög - permeabilitet, kall - rullade, korn - orienterade kiselstålark med en stegad lamineringsstruktur med fullfassledningar. Denna struktur minskar effektivt kärnans no - belastningsförluster och inga - belastningsström, vilket resulterar i lågt driftsbuller och betydande energibesparingar. Kärnytan behandlas med en speciell hartsbeläggning för rost och korrosionsbeständighet. Klämmorna och fästelementen genomgår strikt korrosionsskydd, vilket säkerställer att de förblir rost - fria även i den höga - temperaturen, hög - Fuktighetsmiljö. Kärnan och lindningarna fästs ihop i en solid, integrerad enhet, vilket ger exceptionell mekanisk stabilitet.

1. Utmärkt "Triple - Proof" -funktioner
Hartsgjuttransformatorn för offshore Ett tätt, smidigt och inert skyddande skikt som absorberar fukt, motstår korrosion från saltspray och sura och alkaliska gaser och hämmar fullständigt mögeltillväxt. Med skyddsbetyg upp till IP00 och IP20 (valfritt högre) kan det enkelt tåla den hårda driftsmiljön med hög temperatur, hög luftfuktighet och hög salthalt i ett fartygs maskinrum.

2. Stark vibration och chockmotstånd
Hela enheten (lindningar och kärna) är bundna samman till en styv, styv struktur med hög - styrkaharts och fästelement, vilket ger en exceptionell mekanisk styrka. Produktdesignen beaktar fullt ut den kontinuerliga vibrationen och potentiella effekter (som vind och vågor) som genereras under fartygsdrift. Det har godkänt rigorösa vibrations- och slagmotståndstester för att säkerställa att den inre strukturen förblir intakt och fri från deformation även under svår skakning och påverkan, vilket säkerställer säker och pålitlig drift.

3. Miljövänlig och underhåll - gratis
Föroreningar - gratis: innehåller ingen olja, eliminerar risken för läckage och utgör ingen risk för föroreningar i den marina miljön.
Låg brus: Hög - Kvalitetskärnmaterial och en kompakt design säkerställer betydligt lägre driftsbuller än liknande produkter, vilket förbättrar arbets- och livsmiljön för besättningsmedlemmar.
Underhåll - gratis: Den helt förseglade designen eliminerar behovet av interna isoleringskontroller och underhåll under hela sin livscykel, vilket minskar underhållskostnaderna och arbetskrafts- och materiella investeringar avsevärt.

4. Användbarhet och flexibilitet
CSCD Marine Transformers är lämpliga för applikationer med relativt begränsade utrymmen och komplexa miljöer, såsom fartyg och offshore -borrplattformar. De är designade för hög effektivitet, stabilitet och säkerhet under fartygets drift och är utformade för att motstå stabila förhållanden i marina miljöer. Implementeringsstandarder
IEC60076-1, IEC60076-2, IEC60076-3, IEC60076-5, IEC60076-11, etc.

1. Modell: CSCD, CSCBD
2. Klassad kapacitet: 315-6300 kVA
3. Primärspänning: 6, 6,3, 6,6 kV
4. Sekundärspänning: 0,4, 0,45 kV
5. Frekvens: 50 Hz eller 60 Hz
6. Isoleringsklass: f eller h
7. Kylmetod: AN/AF
8. Anslutningsgrupp: dyn11, yyn0
9. Skyddsklass: IP22, IP23, IP44, IP55, eller enligt användarens krav

1. Höjd: mindre än eller lika med 1000 m
2. Omgivningstemperatur:
Maximum: +45 examen
Minsta: -25 grad
Maximal månatlig medeltemperatur: +30 examen
3. Driftsförhållanden: Inuti en fartygs stuga
4. Relativ fuktighet: mindre än eller lika med 95%

Marina kraftfördelningssystem på 1 kV och nedan.
