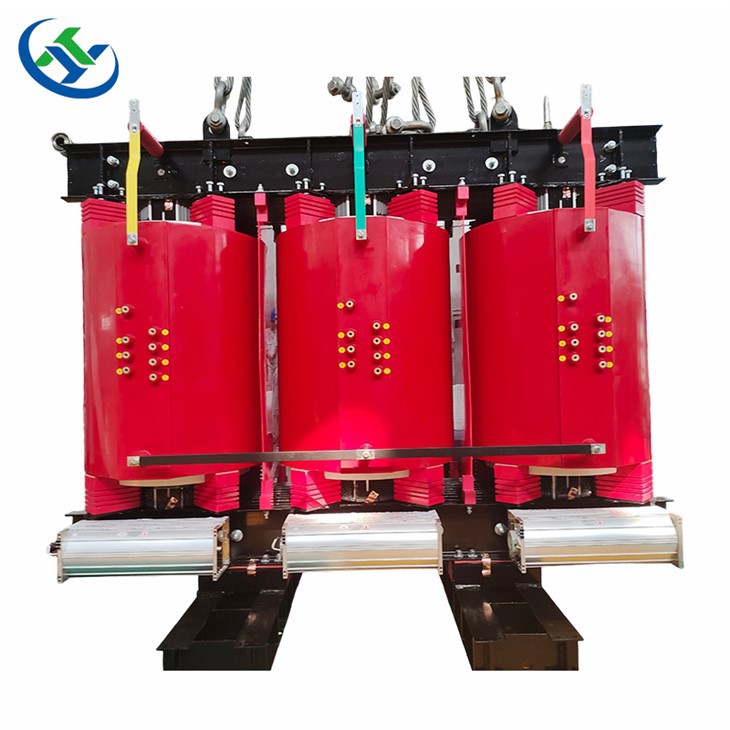

SC (b) Epoxy harts gjutning av torrtyptransformator

Tianhong Company producerar SC (B) Epoxy harts gjutning av torrtyptransformator med två isoleringsvärmemotståndskvaliteter: F -klass och H -klass.

1. Högspänningslindning:

Lindningen antar en segmenterad cylindrisk struktur, med ledare gjorda av 100% syre - fri koppartråd, och utrymmen mellan segment och lager är helt fyllda med isolerande material. Formade spolar placeras i en värmeform och gjuts med speciellt formulerat harts i en vakuumkammare. Denna vakuumprocess eliminerar effektivt inre gaser i lindningen, vilket säkerställer att transformatorn har låga partiella urladdningsegenskaper. På grund av de mycket nära termiska expansionskoefficienterna för ledare och gjutningshartset minimeras den termiska spänningsskillnaden orsakad av belastningsförändringar, vilket avsevärt förbättrar lindningens motstånd mot sprickor. I slutändan stelnar den lindningen i en glasfiber - liknande struktur, vilket ger den utmärkt kort - krets och blixtnedslag.

2. Lågspänningslindning:

Lågspänningsspolen är sår med kopparfolie (eller aluminiumfolie), med skiktisolering och ändisolering gjord av epoxihartsimpregnerat tygmaterial, och kylluftkanaler placeras i mitten efter behov. Efter lindningen botas spolen vid höga temperaturer enligt en förutbestämd kurva, vilket säkerställer det impregnerade materialet tätt bindningar med folien och bildar en robust total struktur. Därefter används epoxiharts för att täta spolen för att förbättra fuktmotståndet. Denna strukturerade spole har stora inter - Turnkapacitans, balanserad amp - svängfördelning och enhetlig axiell temperaturfördelning, som hjälper till i värmeavledning och förbättrar korta - krets och blixtstrejkmotstånd, medan det också uppvisar utmärkt dynamisk stabilitet i stor kapacitet, låg volymtransformatorer.

3. Vakuumgjutning

Lindningen tillverkas i automatiserad vakuumgjutningsutrustning, som strikt följer den förinställda härdningstemperaturkurvan för att säkerställa formens kvalitet. Den vertikala gjutningsprocessen hjälper till att utvisa inre gaser mer smidigt, vilket minskar bubbelresten. Under gjutningsprocessen kontrollerar utrustningen exakt förhållandet mellan hartskomponenter i realtid och uppnår enhetlig blandning av harts och härdare genom statisk blandningsteknik, samtidigt som den vakuumnivån i gjutmiljön kontinuerligt eliminerar potentiella gjutningsdefekter. Denna process förbättrar avsevärt den mekaniska styrkan och den totala densiteten hos lindningen, vilket erbjuder högre mekanisk motstånd och utmärkt kort - kretsmotstånd jämfört med traditionella impregnerade produkter, vilket säkerställer den stabila driften av transformatorn under hårda arbetsförhållanden.

4. Kärnstruktur

The core uses high-quality cold-rolled grain-oriented silicon steel sheets as raw materials, selected from Baowu Group or imported high-permeability cold-rolled electrical steel strips, and is precisely processed using advanced automatic cutting lines, ensuring accurate sizes and minimal burrs på kiselstålarken. Kärnstrukturen har en 45 -graders alla - lutande fog med en sju - steg stegad design, med hjälp av positionerade lamineringar och icke - laminerad okteknologi, vilket effektivt reducerar NO - belastningsförluster och NO -} Lastström. Kärnan på kärnan behandlas med hög - temperaturhartsbindning för att förbättra den totala strukturella styrkan och har utsatts för fukt - bevis och anti - korrosionsbehandling, vilket resulterar i utmärkt prestanda med låg förlust och låg brus.

5. Hölje

SC (B) epoxihartsgjutning av torrtyptransformatorhöljet är en viktig skyddskomponent som säkerställer en säker och stabil drift av utrustning, vilket ger både strukturellt stöd och miljöisolering. Dess skyddsnivå måste väljas exakt baserat på faktiska användningsscenarier: i torrt, damm - fria inomhusmiljöer (som distributionsrum och kontrollskåp) rekommenderas att använda en inneslutning med IP20 -skyddsnivå, som effektivt kan förhindra att de är ena utländska objekt med en diameter av större än eller lika med 12.5 MYM och skydd för levande delar, vilket förhindrar att de är ena utlänningsföreställningar. Om det finns en risk för minimal vertikal droppvatten i installationsområdet (t.ex. i distributionsområden nära fönster), bör en IP21 -skyddsnivå väljas, vilket ger skydd mot skydd mot vertikalt droppvatten på grundval av IP20, vilket hjälper till att förhindra kondens eller stänk från att orsaka kortslutningar, samtidigt som man överväger ventilation och värmeavbrott.

För inomhusinstallationer rekommenderas det att placera harts - fyllda distributionstransformatorer i ett elektriskt rum eller en metallhölje, uppmärksamma de skyddande terminalanslutningarna och levande delar på lindningsytorna, undvika direkt solljus och vidta vattentäta åtgärder. Transformatorer kan paras med inomhus- eller utomhuskapslingar med olika skyddsnivåer (vanligtvis används IP20 och IP21) och kan installeras oberoende eller kombineras med hög och låg - spänningsomkopplare för att bilda en kompaktstation. Om installationsplatsen har dålig ventilation måste ytterligare fläktar eller andra tvångsventilationsmätningar läggas till. Om de används i utomhusmiljöer bör kapslingar med IP23 eller högre skyddsnivåer väljas.

Kapslingsmaterial använder vanligtvis kall - rullad stålplatta med spraybeläggning eller aluminiumlegering, behandlad med elektrostatisk pulverbeläggning, vilket ger god korrosionsbeständighet och slagmotstånd, uppfyller det estetiska och skyddande kraven i olika industriella miljöer samtidigt som man säkerställer strukturell stabilitet och säkerhet för lång -).

6. Temperaturövervakning

Varje hälla - Typ Distributionstransformator är utrustad med en temperaturindikator, med tre temperatursensorer installerade i den låga - spänningsslindningen. PT100 -sensorer används för att upptäcka den högsta temperaturen i lindningen. Temperaturindikatorn kan mata ut larm och snubbla signaler för att skydda transformatorn. Specialmodeller för temperaturindikatorer (Rs485, 4-20MA) kan tillhandahållas enligt kundkraven.

7. Testning och inspektion

Alla produkter genomgår strikt tester, med alla indikatorer som helt uppfyller relevanta standarder och specifika kundkrav. Testomfånget inkluderar partiell urladdning, blixtimpuls tål, ljudnivåer, temperaturökning och andra viktiga inspektionsartiklar.

1. Minskad partiell urladdning

Partiell urladdning (PD) är en viktig indikator som påverkar livslängden för torr - Typtransformatorer. Överdriven partiell urladdning kan på ett avsevärt förkorta transformatorns livslängd. Förekomsten av partiell urladdning beror främst på hög lokal elektrisk fältstyrka (till exempel när den elektriska fältstyrkan inuti en bubbla överstiger det i luftutsläppsfältet). Bubblor är ett viktigt villkor för att initiera PD, men inte ett nödvändigt.

Genom att använda automatiseringsvakuumgjutningsutrustning från de bästa inhemska varumärkena kontrolleras vakuumet under gjutningsprocessen strikt inom 50Pa. Kombinerat med gjutnings- och härdningsprocessen som tillhandahålls av utrustningstillverkaren och år av produktionserfarenhet, når den partiella urladdningsspänningen för produkten 8kV/mm (nål - plattstruktur, 50Hz, 90 grader), med partiell urladdning som alltid hålls under 5 st. Dessutom lindas spolarna för den torra - typstransformatorn i en konstant temperatur- och luftfuktighetsmiljö, med enkel och pålitlig processkontroll. Genom att använda avancerade strukturer utan någon partiell urladdningsdesign kan PD effektivt styras inom 5 st (för 10 kV klass). Denna spole utgör ingen risk för sprickbildning under drift, dess partiella urladdningsprestanda förblir stabil utan betydande ökning, vilket uppnår en rimlig distribution av elektrisk fält i produktdesign, vilket resulterar i extremt låg eller till och med noll partiell urladdning.

2. Stark överbelastningskapacitet

Efter installation av kylfläktar kan överbelastningskapaciteten för harts - gjuttransformatorer ökas med 40%, med motsvarande ökningar i impedansspänning och belastningsförlust. Denna design gör det möjligt för transformatorn att motstå högre belastningar under en kort tidsperiod, lämplig för topp elbehov och liknande förhållanden. Så länge spoltemperaturen inte överskrider den maximala tillåtna gränsen för dess isolerande material under överbelastningsperioden (denna temperatur beror inte på transformatorns initiala belastning och omgivning), kommer sådana korta - överbelastning inte att påverka den isolerande prestandan och strukturella integriteten hos transformatorn. Denna mekanism förbättrar utrustningens operativa flexibilitet och tillförlitlighet, vilket gör den lämplig för applikationer med stora belastningsfluktuationer.

3. Brandsäkerhet

Harts - Inkapslade torrtyptransformatorer är tillverkade av låga - retardant och själv - släckmaterial, utan att använda ytterligare tillsatser som Al2O3 som kan påverka den mekaniska stabiliteten i kapslingen. Denna design förhindrar explosion eller kontinuerlig förbränning vid intern båge eller externa bränder som härrör från elektriska fel, själv - släcker när tändkällan har tagits bort och har certifierats av flera internationella brandsäkerhetsbyråer, vilket gör det lämpligt för platser med höga brandsäkerhetskrav som bostadsbyggnader. Flera tester har visat att dess förbränningsrester är miljömässigt ofarligt.

När det gäller Flame - retardantprestanda är syreindexet en nyckelmetrisk för att utvärdera flamman - retardantförmåga för transformatorer, med högre värden som indikerar starkare själv - släckande prestanda. Testdata visar att syreindexet för glasfiberförstärkt epoxiharts som är inkapslade torrtyptransformatorer är 27,3, medan det fyllda epoxihartskapslade produkterna når 32, betydligt högre än Nomex pappers torrtyptransformatorer (endast syreindex 20.8), vilket indikerar att epoxyharts -inkapslingsprocessen har en tydlig fördel i flam {{7} retardhantering.

4. Stark kort - kretsmotstånd

Epoxiharts inkapslade torrtyptransformatorer uppvisar exceptionell kort - kretsmotstånd på grund av deras unika spolstruktur och materialprocess. De låga - spänningsspolarna använder kopparfolielindning, isolerad av DMD -material före - Impregnerad med epoxiharts mellan lager. De höga - spänningsspolarna lindas direkt över de låga - spänningsspolarna och uppnår robust isolering genom växlande lindning med långa glasfibersträngar blötade i epoxiharts. Denna struktur inser utmärkt ampere - tunnelbalans och undertrycker effektivt sido läckagemagnetiskt flöde; Även när spänningsregleringen orsakar ampere -obalans kan den låga - spänningsfolien automatiskt justera den nuvarande fördelningen, vilket kraftigt reducerar axiell mekanisk kraft under en kortslutning. De höga och lågspänningsspolarna lindas ihop i nära kombination, vilket möjliggör tillförlitlig motstånd mot kort - krets rotationskrafter och axiell förskjutning genom hartsbindning och strukturell friktion. Hela spolen genomgår roterande torkning och segmenterad härdning, vilket resulterar i en integrerad struktur för den låga - spänningssidan och en hög - styrka - fiberförstärkad kropp för hög - spänningssidan. Den ultimata draghållfastheten hos den höga - spänningsspolen når upp till 700N/mm², långt överträffande vanliga stål och epoxi -inkapslade transformatorer, vilket säkerställer integriteten för coil -strukturen under någon svår kort- kretsförhållanden och garanterar de långa - termisk termisk period.

5. Låg brus

Genom att kontinuerligt fokusera på forskning och optimering av SC (B) epoxihartsgjutning av torrtyptransformatorer, kontinuerligt förbättra designlösningar och genomföra experimentella valideringar har driftsljudet för sådana transformatorer minskat avsevärt. För närvarande har brus från SCB -serien minskas med 3 till 5 dB (a) jämfört med konventionella modeller; För epoxihartskapslade torrtyptransformatorer med en kapacitet på 2500 kVa och under kan deras brus stabilt styras inom 52 dB (a).

IEC60076-1, IEC60076-2, IEC60076-3, IEC60076-5, IEC60076-11 och andra standarder

• Produktmodell: SCB12-NX3, SCB14-NX2, SCB18-NX1
• Nominell kapacitet: 30-25000 kVA;
• Spänningsnivå: 0,5-35kV;
• Frekvens: 50Hz eller 60Hz;
• Isoleringsklass: f eller h;
• Kylmetod: an/af;
• Anslutningsgrupp: dyn11, yyn0
• Skyddsnivå: IP00, IP20, IP21, IP30 eller enligt användarkraven;

• Höjd: mindre än eller lika med 1000 m;
• Miljötemperatur:
• MaximalTemperatur: 40 grader
• Minsta temperatur: -5 grader (inomhus)
• Maximal månatlig genomsnittstemperatur: 30 grader
• Användningsförhållanden: inomhus
• Relativ fuktighet: mindre än eller lika med 93%

Kraftverk, transformatorstationer, industri- och gruvföretag, användarfördelningsstationer och andra distributionssystem på 35 kV och nedan.
